性能指標 |
|||
|
1 |
RDSS?指標 |
接收與發射頻率 |
接收信號頻率：2491.75MHz±8.16MHz； 發射信號頻率：Lf0、Lf1~Lf5 |
|
2 |
? |
首次捕獲時間 |
≤2s； |
|
3 |
? |
重捕獲時間 |
（信號中斷?30s）：≤1s |
|
4 |
? |
接收靈敏度 |
專用段?24kbps?信息幀，誤碼率：≤1×?10^-5?（信號功率-123.8dBm）； 專用段?16kbps?信息幀，誤碼率：≤1×?10^-5?（信號功率-127.5dBm）； 專用段?8kbps?信息幀，誤碼率：≤1×?10^-5?（信號功率-130dBm）。 |
|
5 |
? |
全球短報文下行?信號?B2b |
誤碼率：≤1×?10-5（信號功率-127.8dBm） |
|
6 |
? |
通道數 |
北斗二號?10?通道，北斗三號?14?通道 |
|
7 |
? |
短報文處理能力 |
支持北二單次報文長度：120?漢字； 支持北三單次報文長度：1000?漢字（區域?短報文），40?漢字（全球短報文）。 |
|
8 |
? |
? |
? |
|
9 |
RNSS?指標 |
支持頻點 |
BDS（B1I、B1C、B2a、B3I、B2b）、GPS（L1I）、?GLONASS（R1）、GALILEO（E1) |
|
10 |
? |
定位精度 |
水平/垂直≤10m |
|
11 |
? |
測速精度 |
水平/垂直≤0.2m/s |
|
12 |
? |
捕獲靈敏度 |
≤-140dBm； |
|
13 |
? |
跟蹤靈敏度 |
≤-155dBm |
|
14 |
? |
失鎖重捕靈敏度 |
≤-150dBm |
|
15 |
? |
冷啟動首次定位?時間 |
≤60s |
|
16 |
? |
熱啟動首次定位?時間(-133dBm) |
≤5s |
|
17 |
? |
重捕獲時間?(-133dBm) |
≤2s(95%) |
|
18 |
? |
數據更新率 |
1Hz、2Hz、5Hz、10Hz?可配（默認?1Hz） |
|
19 |
? |
通道數 |
單頻點?16?個 |
|
20 |
? |
動態性能 |
≤8000m/s，≤50g |
|
21 |
? |
授時精度 |
授時精度優于?20ns（定位后輸出秒脈沖信號，?信號特性：3.3V LVTTL?電平； 驅動電流不小于?8mA；脈沖寬度?1~100ms 可?配(默認?1ms 寬度)；PPS?輸出 頻率可配，也可按照定位頻度輸出） |
|
22 |
? 對外接口 |
電源輸入 |
電源輸入接口?1?個 |
|
23 |
? |
數據接口 |
RS232、RS422、RJ45?網口 |
|
24 |
? |
北斗卡 |
支持?1?個北斗卡接口 |
|
25 |
? |
1PPS |
支持?1PPS?輸出接口(TNC) |
|
26 |
? |
天線接口 |
TNC?一線通接口 |
|
27 |
? |
按鍵 |
電源開關鍵（自鎖） |
|
28 |
? |
指示燈 |
供電、定位、接收狀態、發射狀態、網?口、?信息狀態、PPS、區域短報文、全球短報文、?北三波束狀態指示、北二波束狀態指示 |
|
29 |
電壓/功?耗 |
工作電壓 |
12-36V DC |
|
30 |
? |
功耗 |
待機功耗≦15W 發射瞬態功耗≤50W |
|
物理特性 |
|||
|
31 |
尺寸 |
≤482MM*300*44MM,，支持?1U?機柜安裝 |
|
|
32 |
重量 |
≤4kg（主機） |
|
|
33 |
顏色 |
軍綠 |
|
|
環境指標 |
|||
|
34 |
工作溫度 |
主機單元：-20℃~+55℃?, 天線單元：-40℃~+70℃; |
|
|
35 |
貯存溫度 |
主機單元：-40℃~+75℃?, 天線單元：-50℃~+75℃; |
|
|
36 |

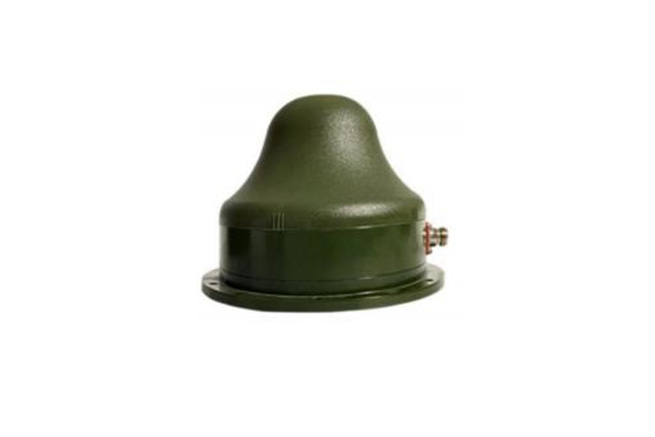

防護能力 |
天線≧IP67 |
